局部树脂修复-非开挖修复-尊启环境技术(江苏)有限公司

局部树脂修复

局部树脂固化采用聚酯树脂、环氧树脂和乙烯基树脂，可使用含钴化合物或有机过氧化物作为催化剂来加速树脂的固化，进行聚合反应成高分子化合物。该材料是单液性注浆材料，施工简单，设备清洗也十分方便。

其树脂与水具有良好的混溶性，浆液遇水后自行分散、乳化，立即进行聚合反应，诱导时间可通过配比进行调整。该材料对水质的适应较强，一般酸碱性及污水对其性能均无影响。

性能指标

局部施工工艺流程及操作要求

（1）施工工艺流程

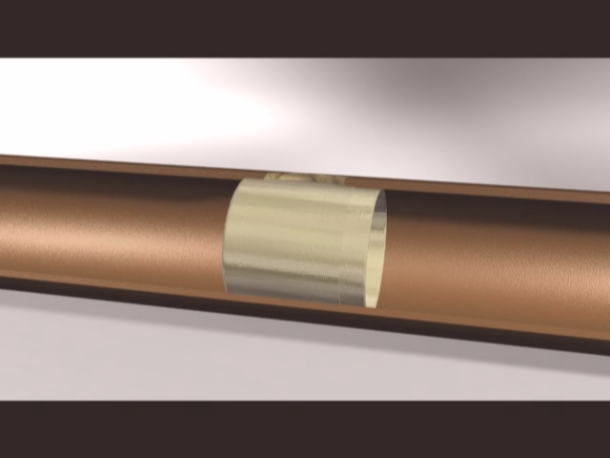

1、将毡筒用适合的树脂浸透；

2、将上述毡筒缠绕于可膨胀的气囊上，在CCTV引导下到达许修复的地点；

3、向气囊充气、蒸气或水使毡筒“补丁”被压覆在管道上，保持压力待树脂固化；

4、气囊泄压缩小并拉出管道；

5、最后进行CCTV检视，进行施工质量检测。

6、排水管道处于流砂或软土暗浜层，由于接口产生缝隙，管周流砂软土从缝隙渗入排水管道内，致使管周土体流失，土路基失稳，管道下沉，路面沉陷。因此，局部树脂固化修复时，必须进行损坏处管内清洗，并且CCTV确认干净。

（2）工艺操作要求

1、树脂和辅料的配比2：1应合理。

2、毡筒应在真空条件下预浸树脂,树脂的体积应足够填充纤维软管名义厚度和按直径计算的全部空间，考虑到树脂的聚合作用及渗入待修复管道缝隙和连接部位的可能性，还应增加5-10％的余量。

3、毡筒必须用铁丝紧固在气囊上，防止在气囊进入管道时毡筒滑落。

4、充气、放气应缓慢均匀。

5、树脂固化期间气囊内压力应保持在1.5Bar，保证毡筒紧贴管壁。

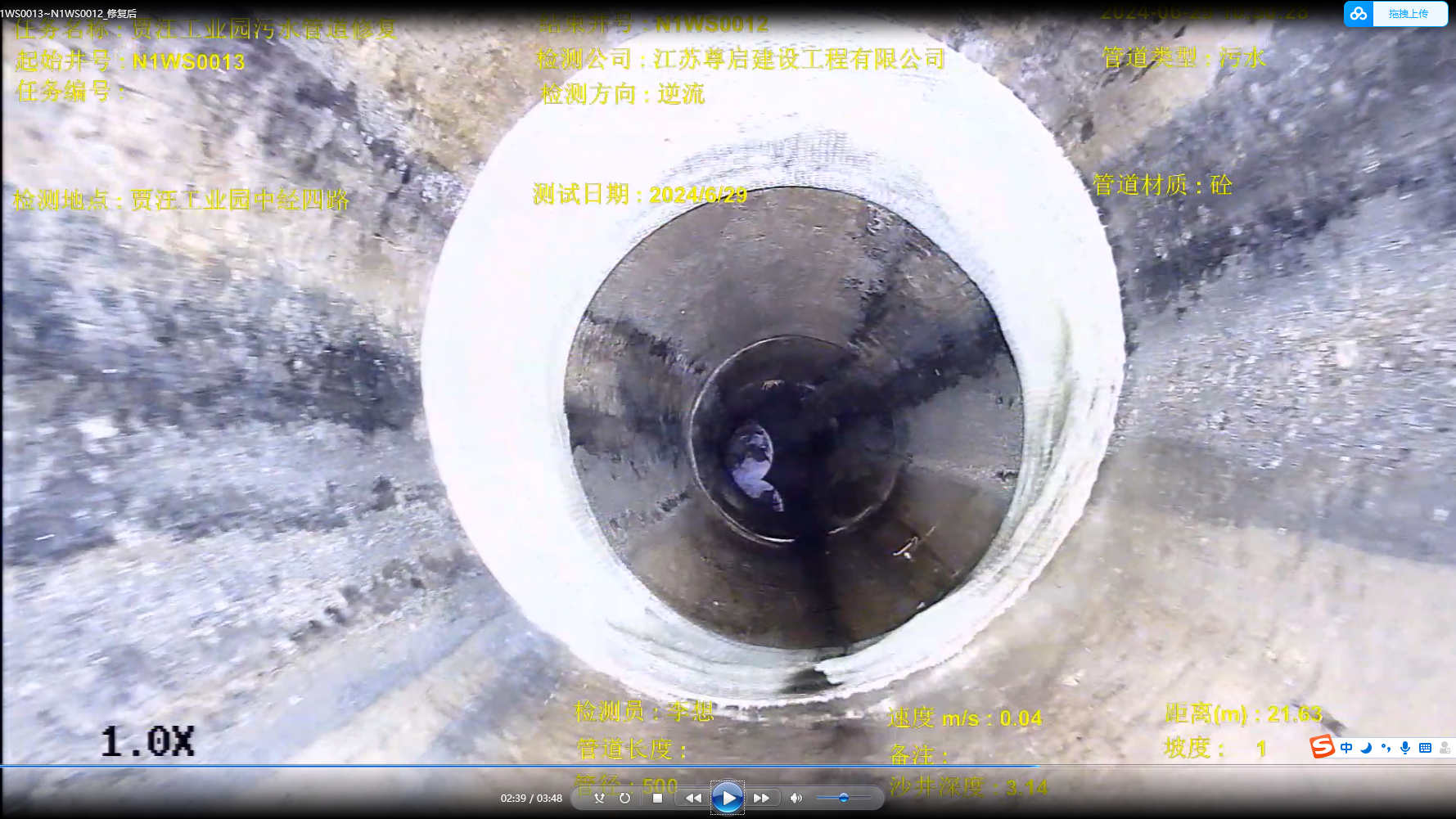

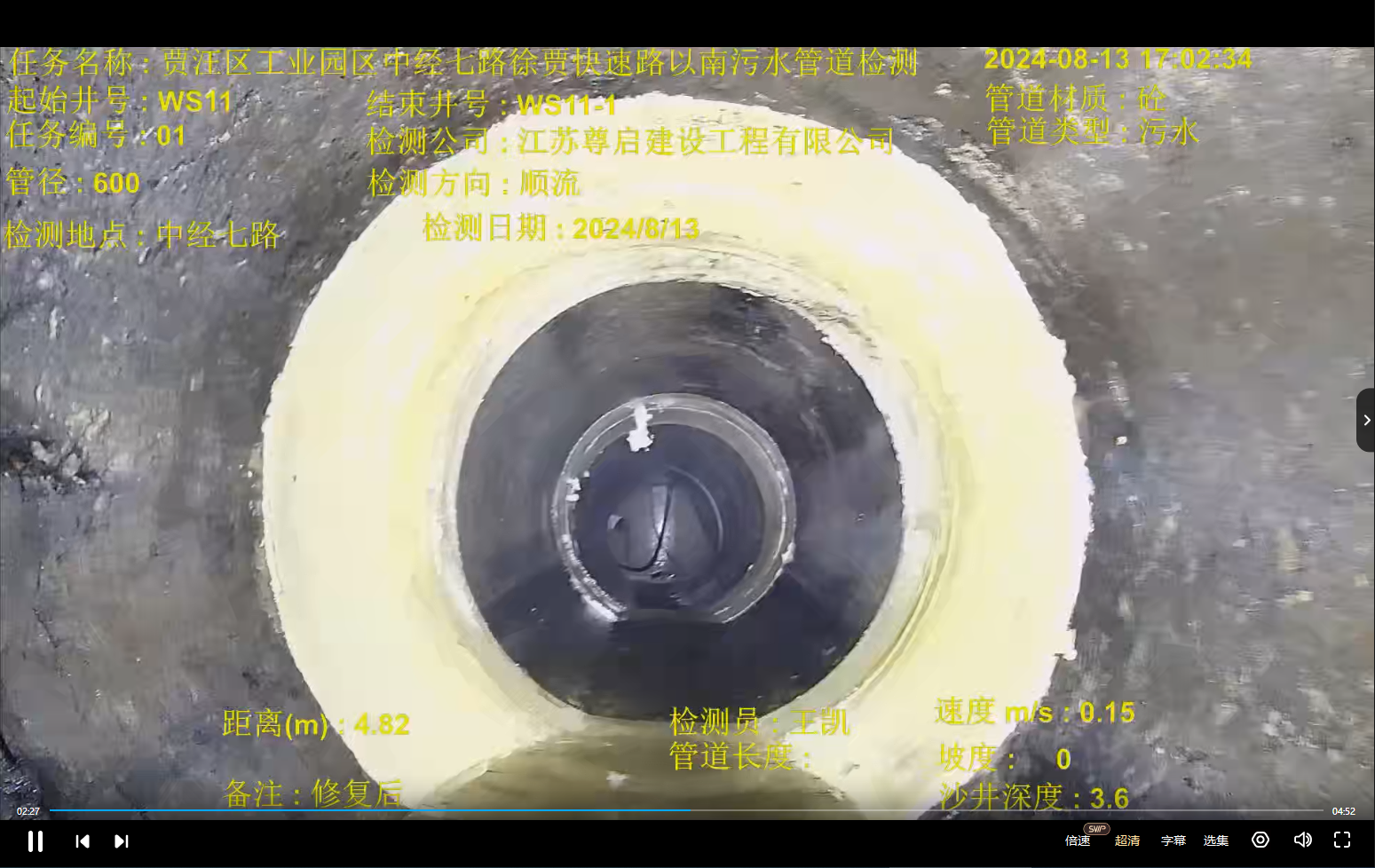

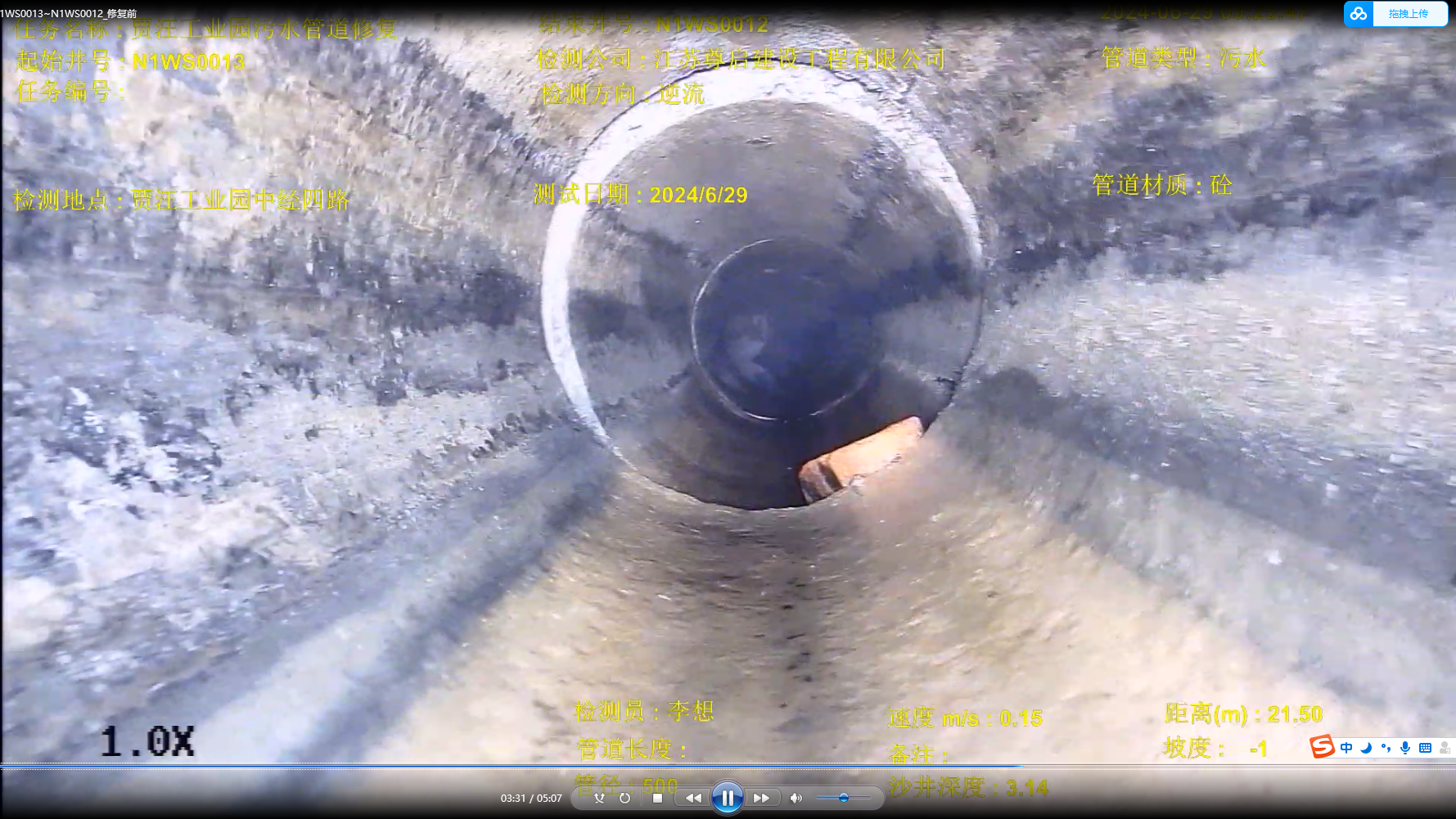

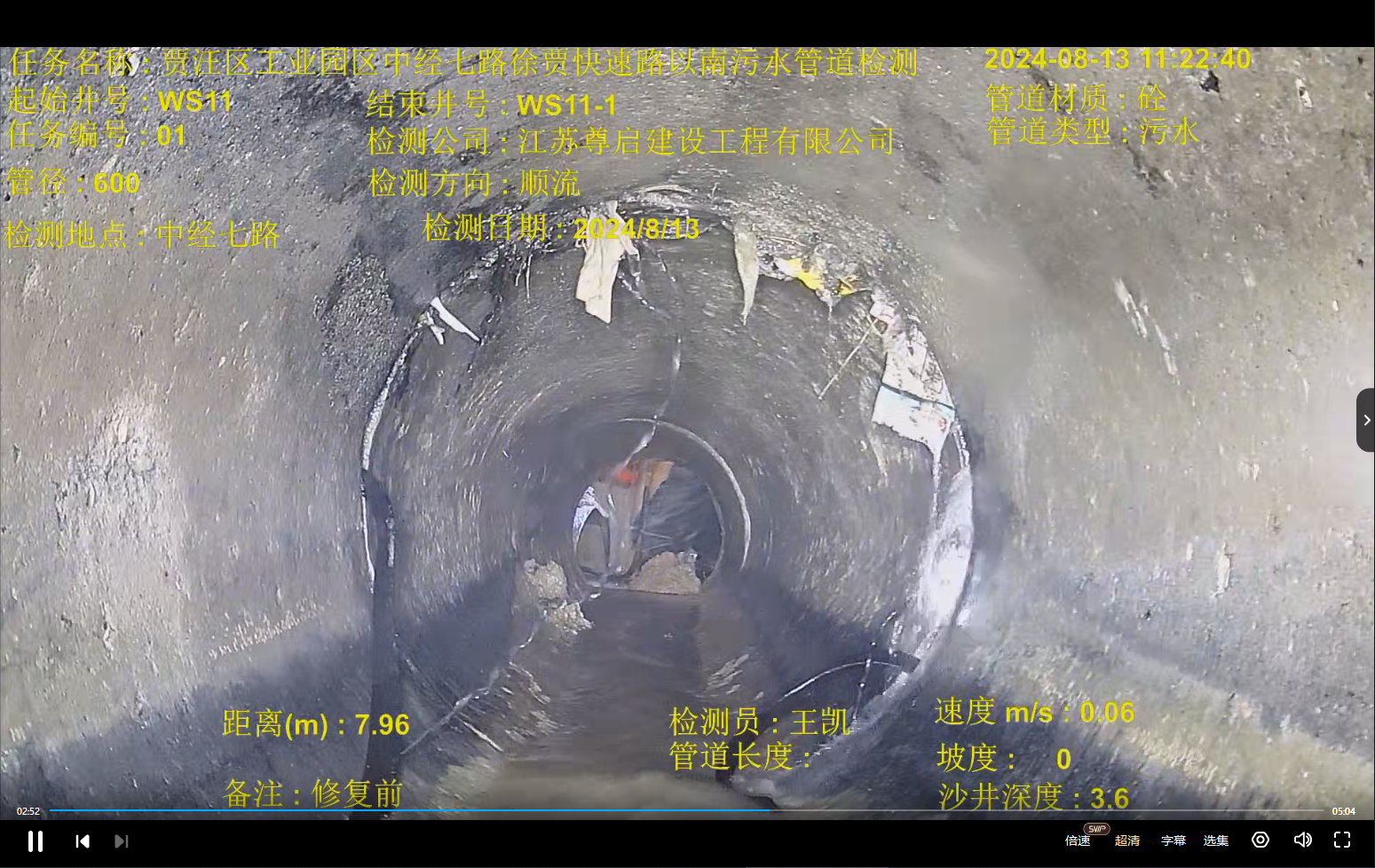

修复前后对比图如下：

返回列表
